一分钟了解光纤跳线（光纤跳线知识科普）
一分钟了解光纤跳线（光纤跳线知识科普）
光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接，应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。

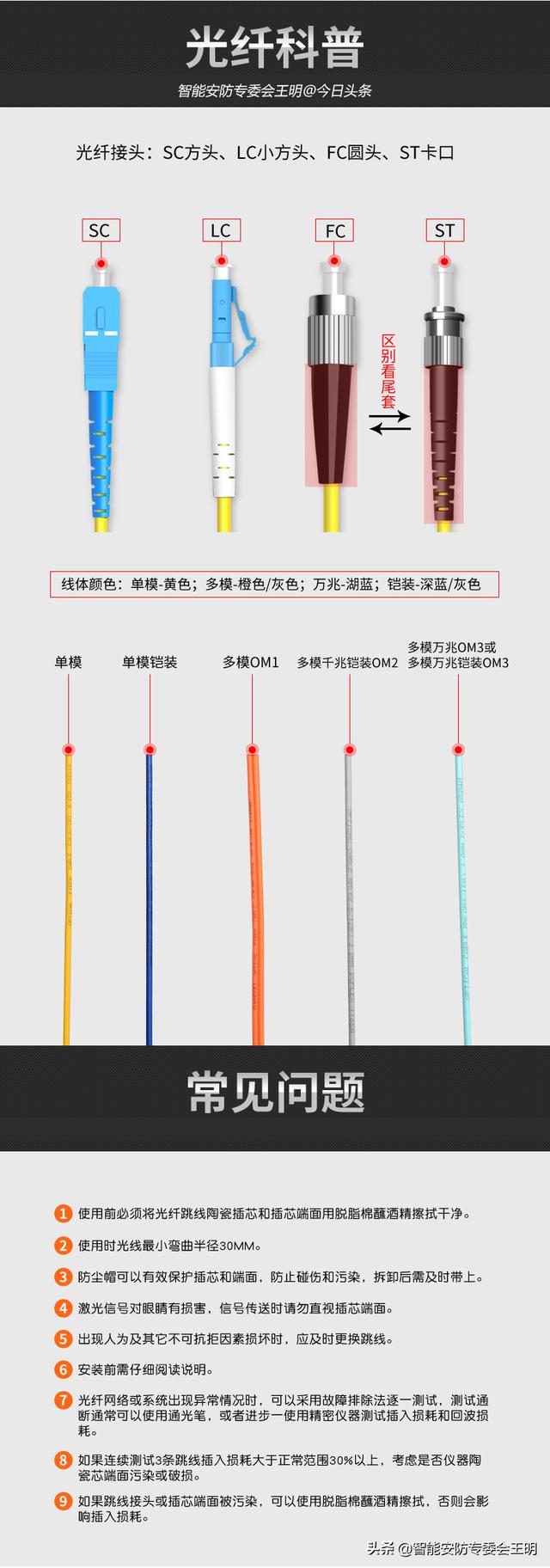

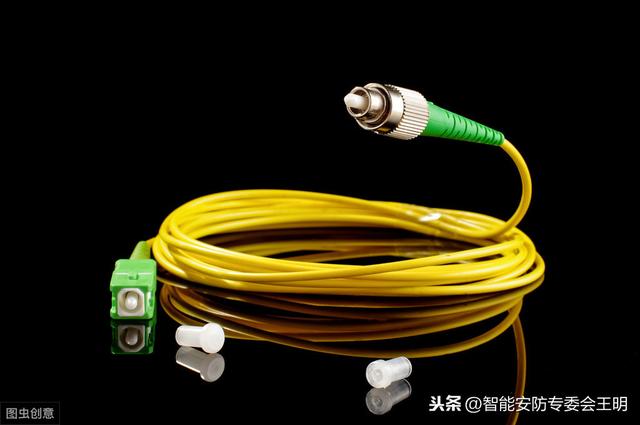

光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。
光纤跳线的分类和概述如下

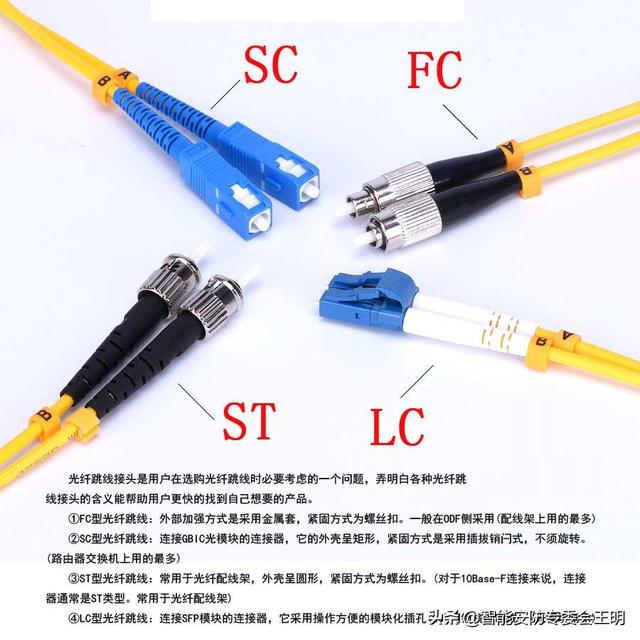

光纤跳线（又称光纤连接器），也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。SFP模块接LC光纤连接器，而GBIC接的是SC光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：

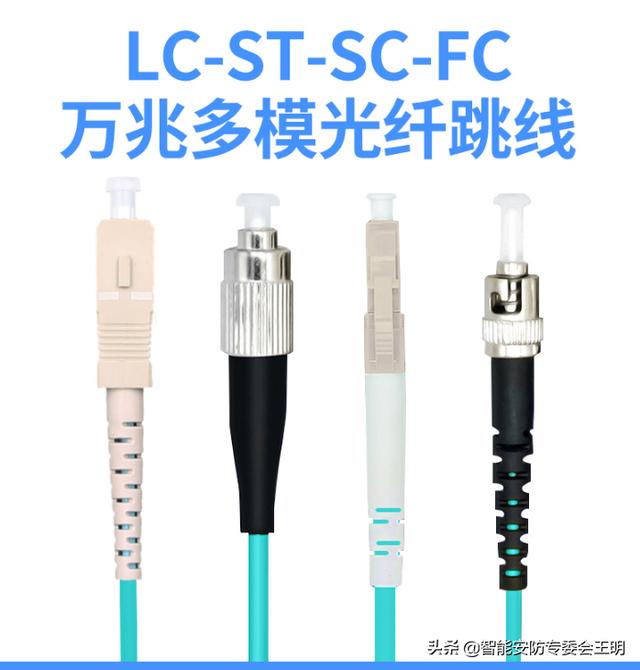

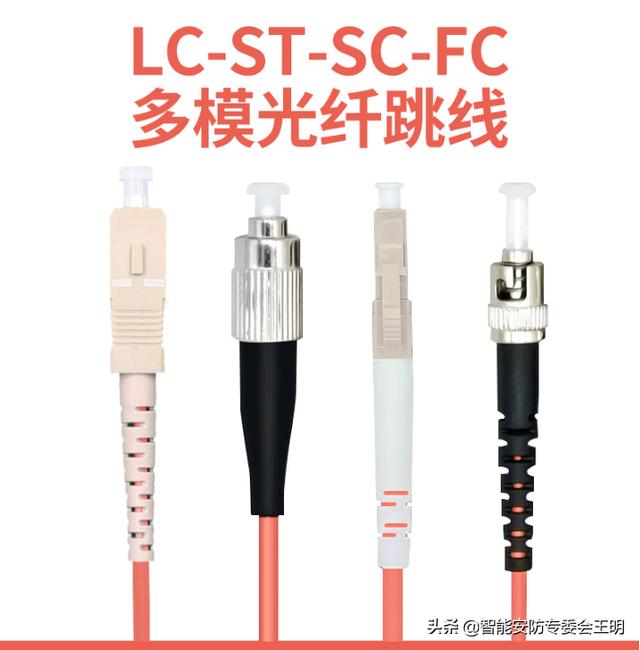

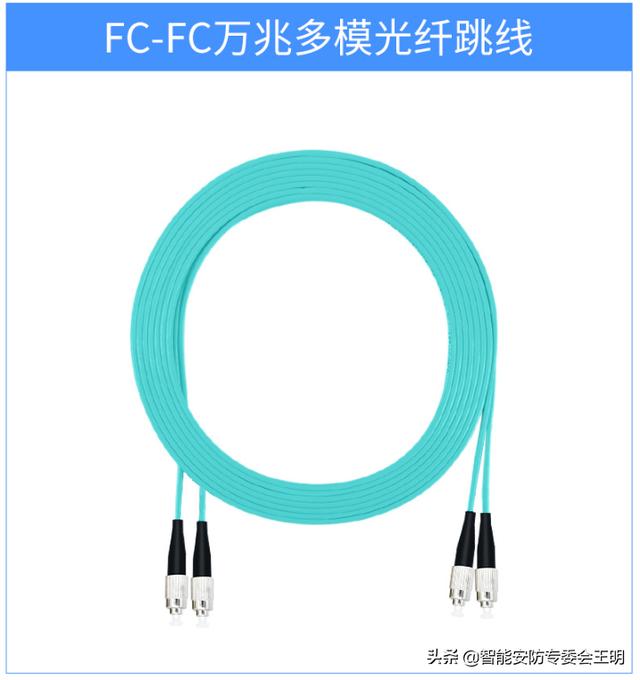

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)
②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)
③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)

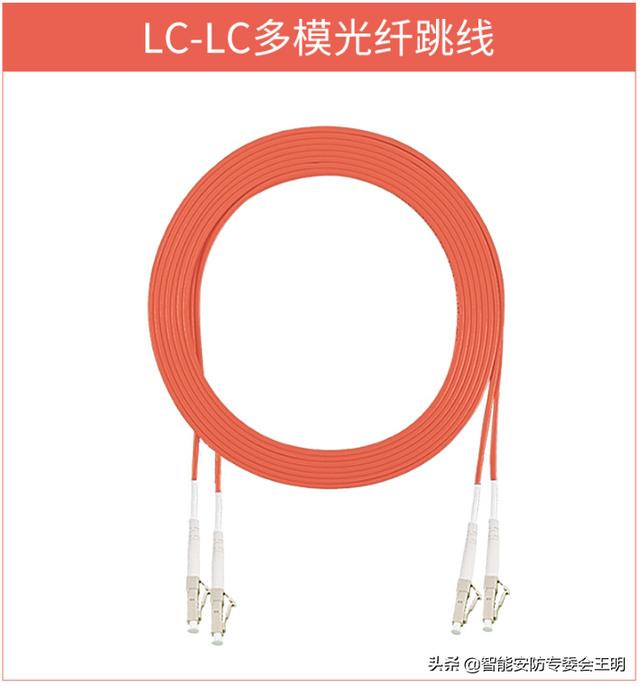

④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

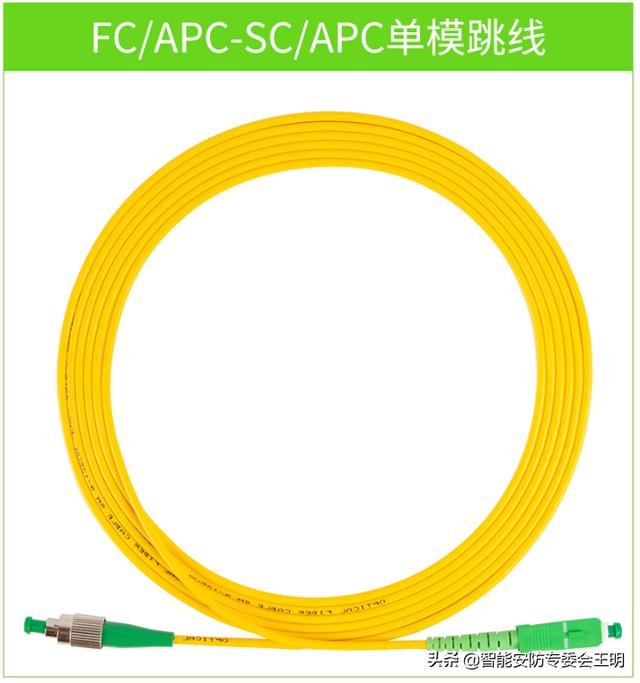

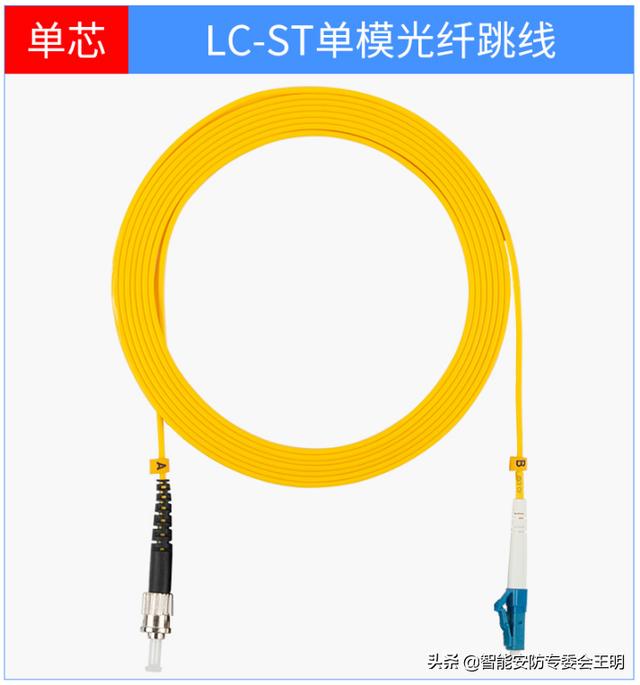

1.按连接头可分为：FC、ST、SC、LC、MU、MPO、E2000、MTRJ、SMA等，端面接触方式有PC、UPC、APC。
2.光纤外径Ф0.9mm、Ф2mm、Ф3mm,光纤芯数：单芯，双芯，4芯，6芯，8芯，12芯或客户指定。3.光纤种类可分为：G652B，G652D，G655，G657A1，G657A2，50/125，62.5/125，OM3(50/125-150),OM4(50/125-300)等。
4.连接头颜色可分为：蓝色(常用于单模PC,UPC接头)、米色，灰色(常用于多模接头）、绿色（APC接头)、水蓝色(OM3)，尾套颜色可分为：灰色、蓝色、绿色、白色、红色、黑色、青绿色。
5.连接线长度：自定。

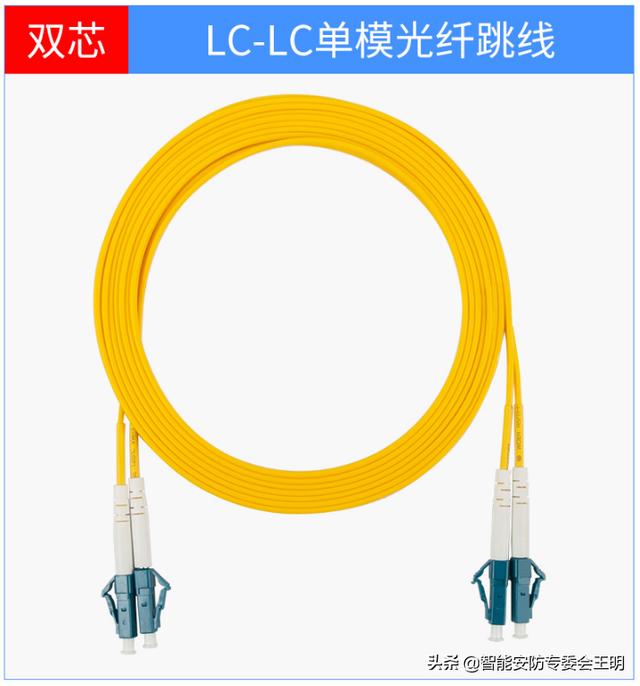

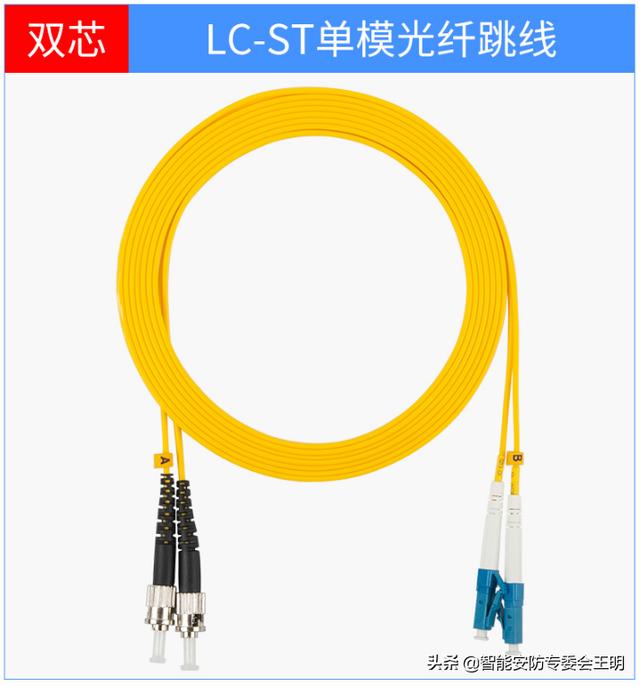

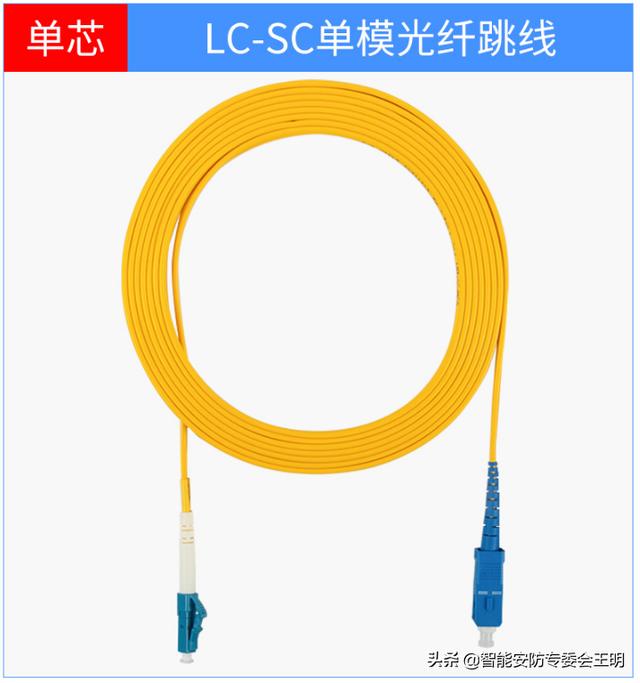

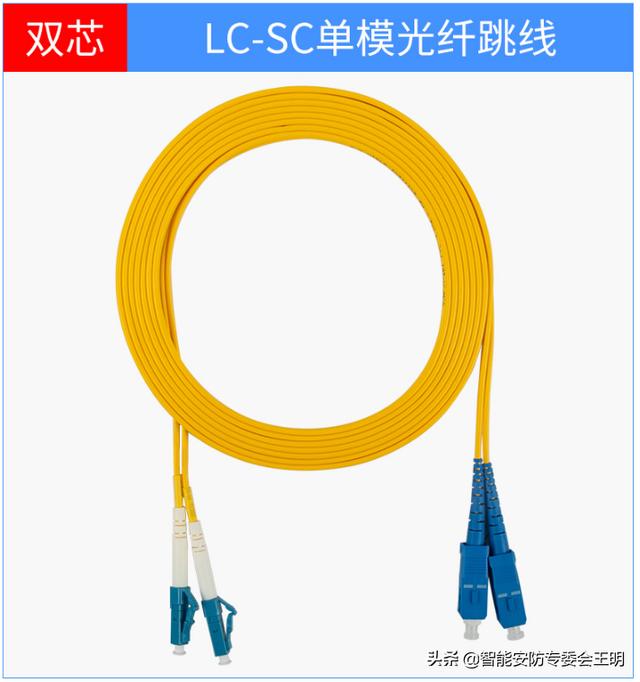

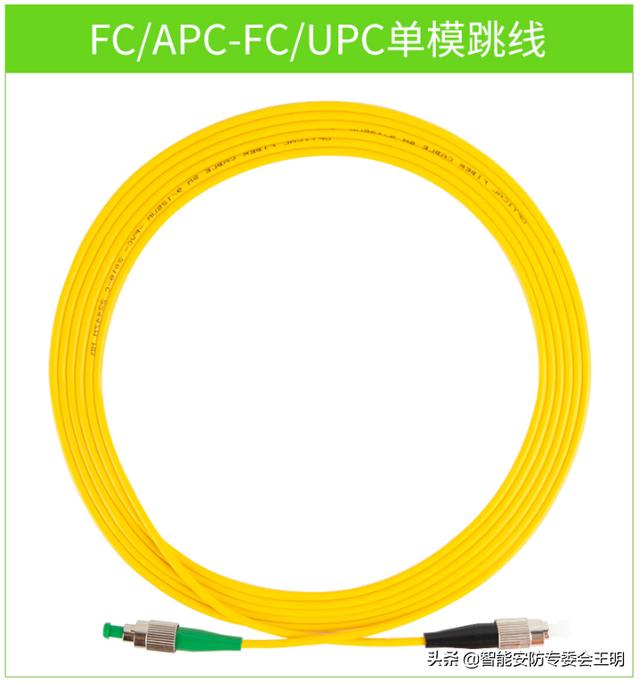

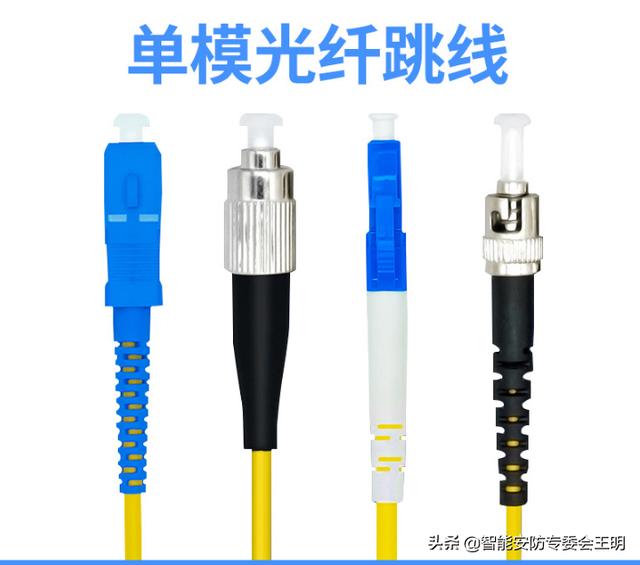

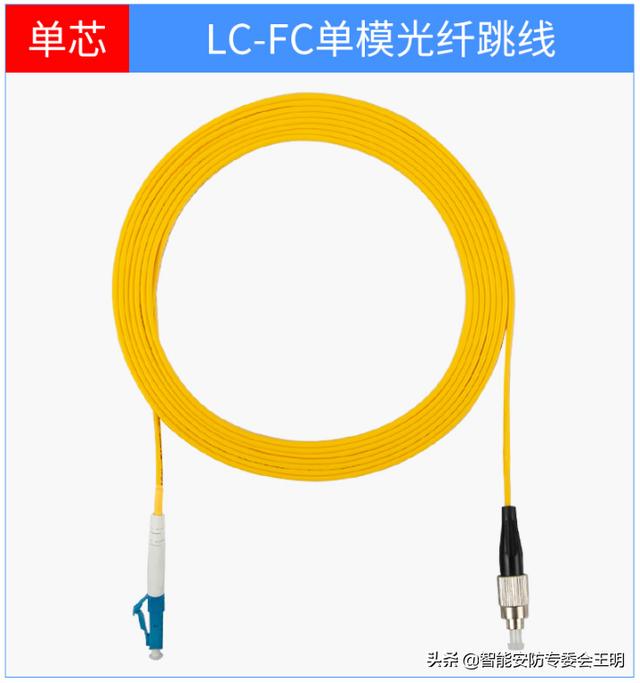

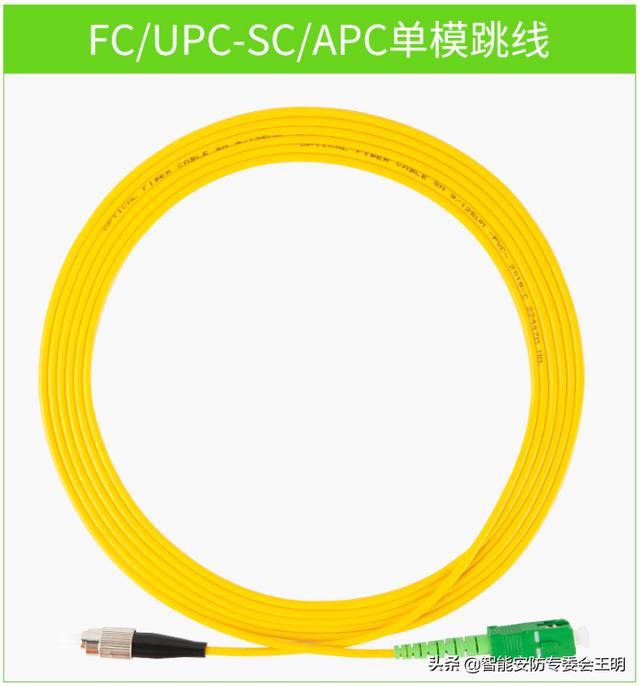

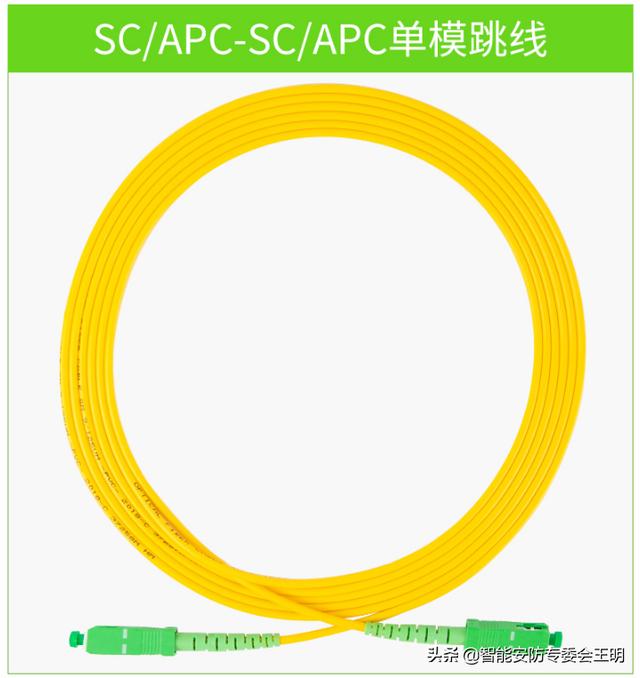

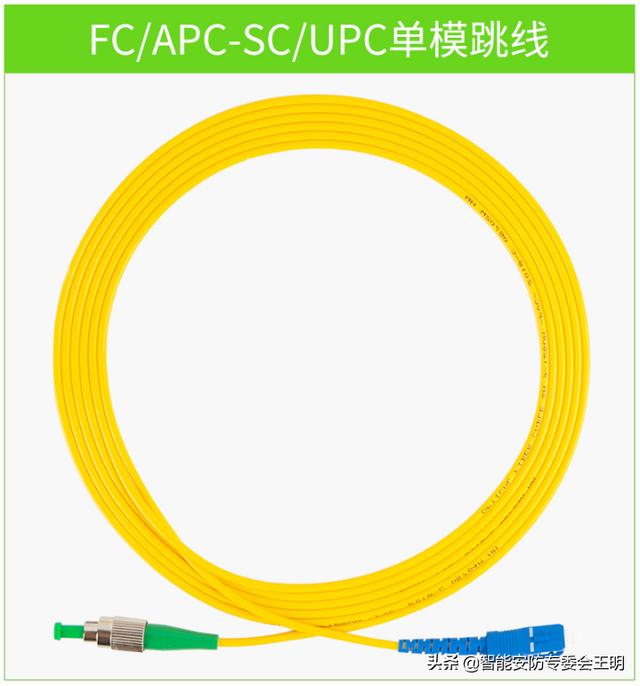

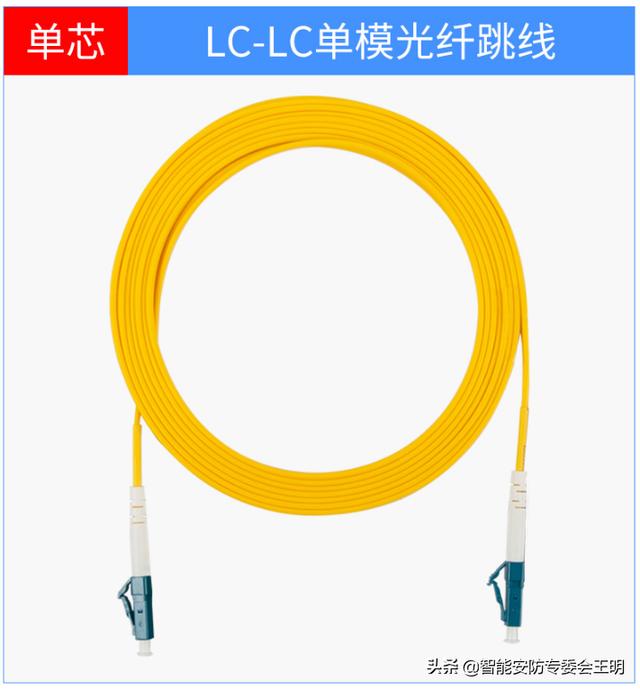

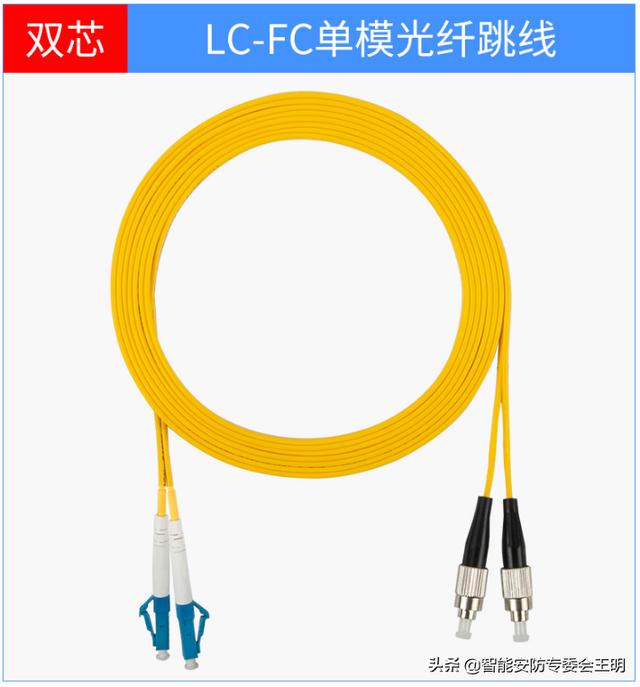

单模光纤跳线
单模光纤(SingleModeFiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光纤。因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。后来又发现在1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段1.31μm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。
单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网以至1G千兆网，单模光纤都可支持超过5000m的传输距离。
从成本角度考虑，由于光端机非常昂贵，故采用单模光纤的成本会比多模光纤光缆的成本高。
折射率分布和突变型光纤相似，纤芯直径只有8~10 μm，光线以直线形状沿纤芯中心轴线方向传播。因为这种光纤只能传输一个模式（两个偏振态简并），所以称为单模光纤，其信号畸变很小。

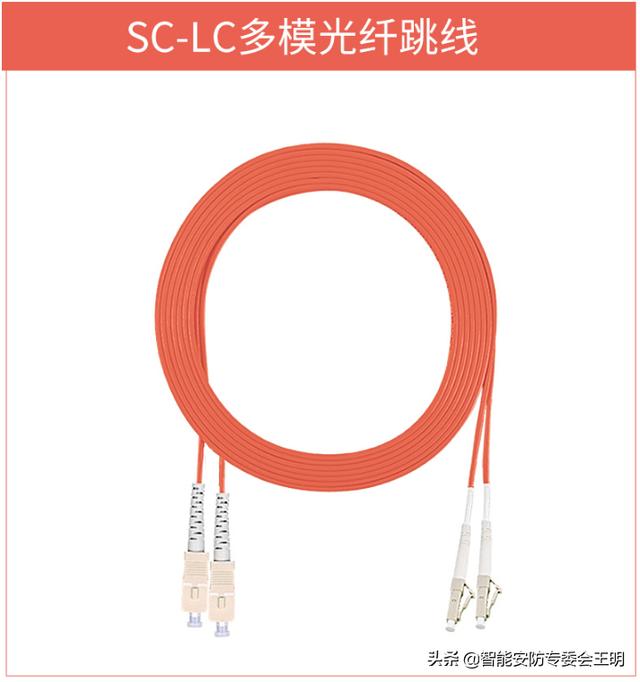

多模光纤跳线

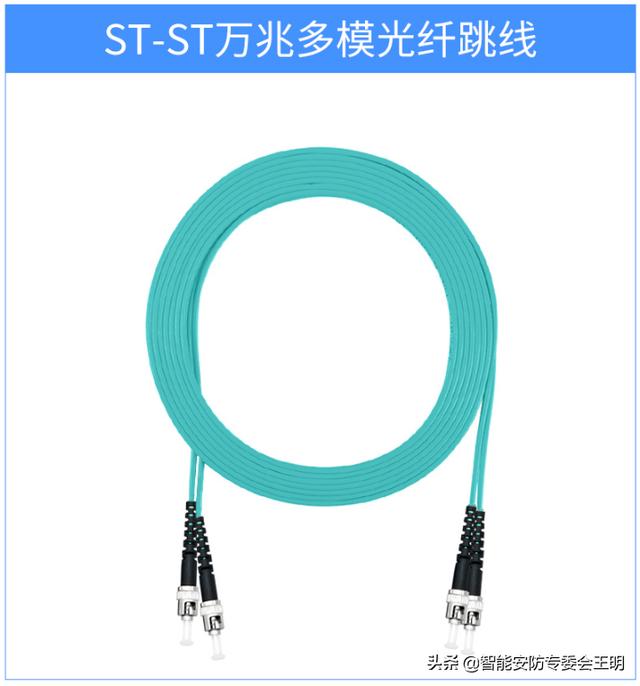

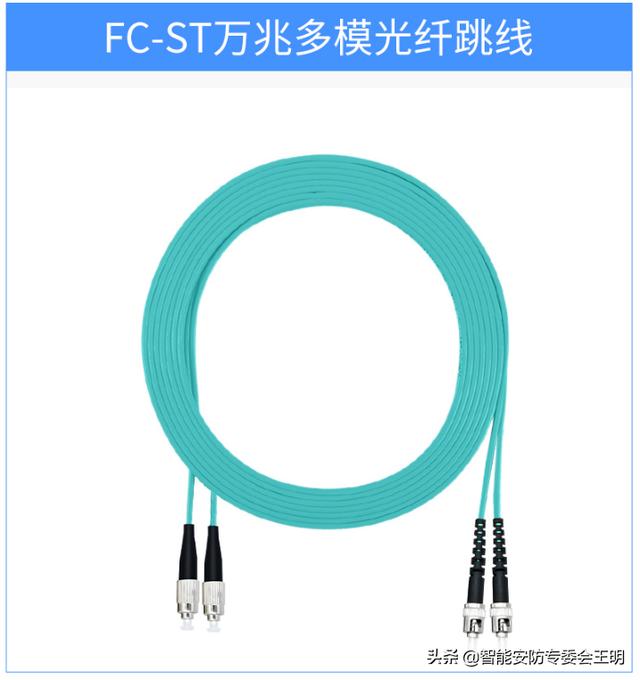

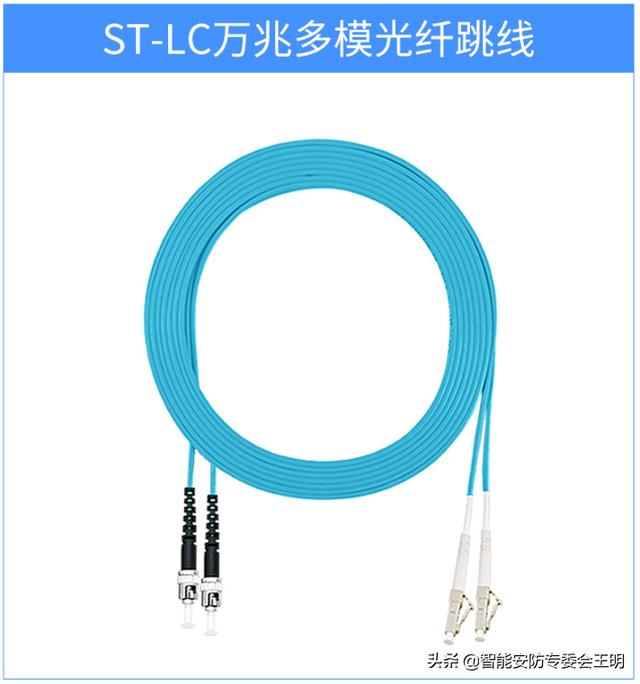

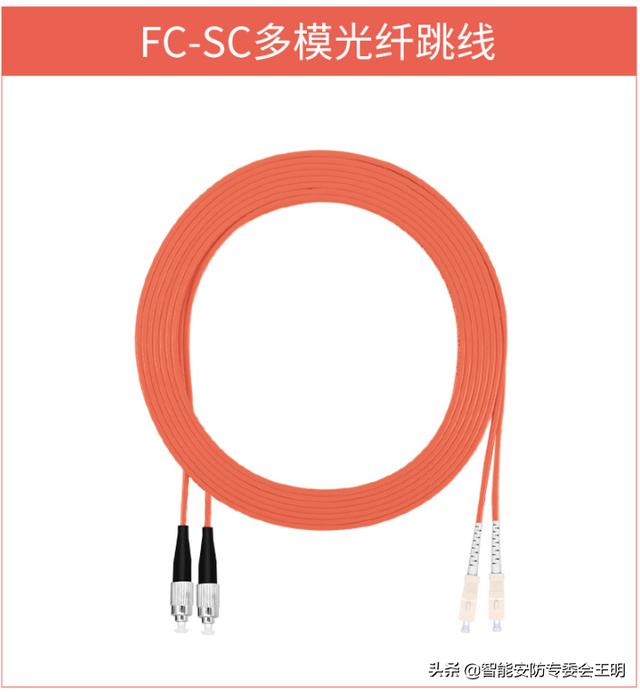

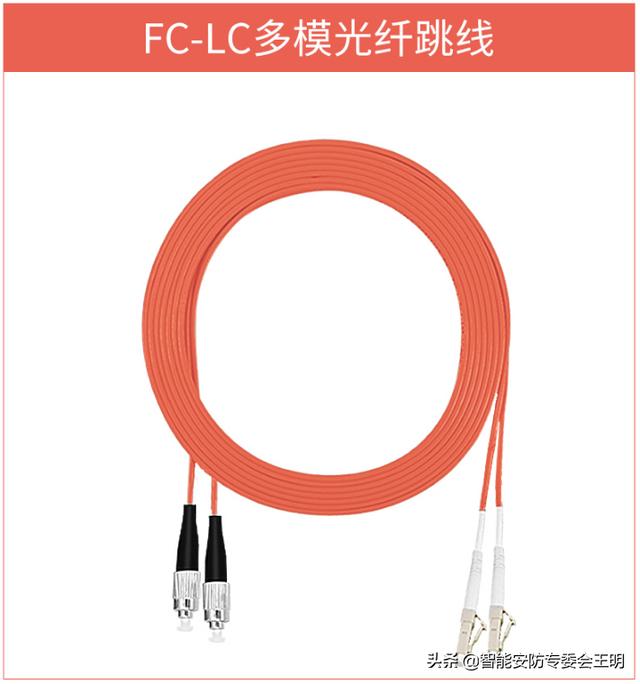

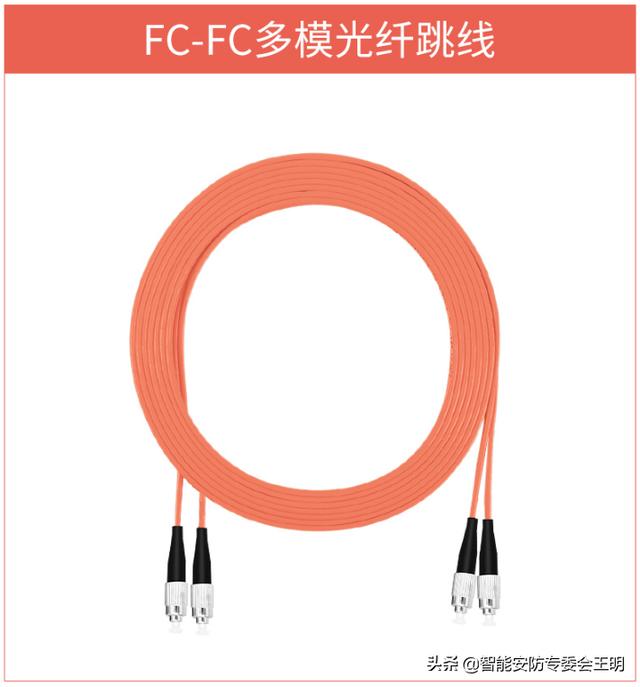

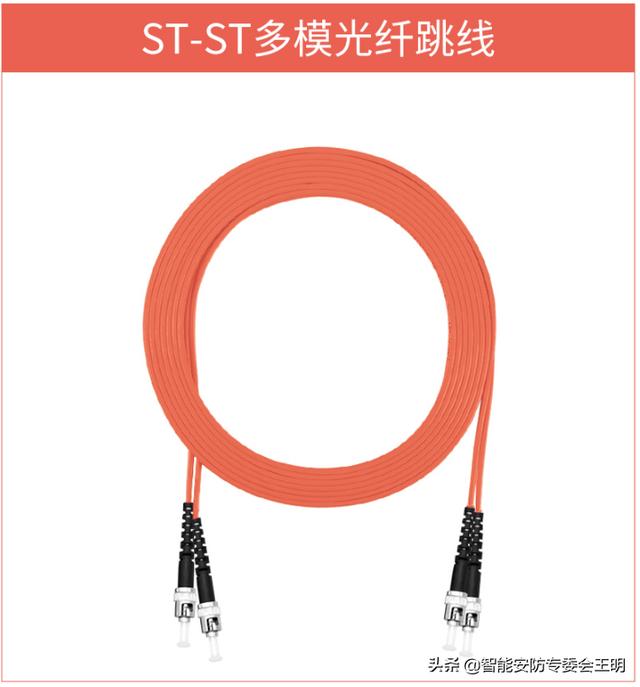

多模光纤的芯线标称直径规格为62.5μm/125μm.或50μm/125μm.。规格（芯数）有2、4、6、8、12、16、20、24、36、48、60、72、84、96芯等。线缆外护层材料有普通型；普通阻燃性；低烟无卤型；低烟无卤阻燃型。
基本上有两种多模光纤，一种是梯度型（graded）另一种是阶跃型（stepped），对于梯度型（graded）光纤来说，芯的折射率（refraction index)于芯的外围最小而逐渐向中心点不断增加，从而减少讯号的模式色散，而对阶跃型（Stepped Index）光缆来说，折射率基本上是平均不变，而只有在包层（cladding）表面上才会突然降低。阶跃型（stepped）光纤一般较梯度型（graded）光纤的带宽低。在网络应用上，最受欢迎的多模光纤为62.5/125，62.5/125意指光纤芯径为62.5μm而包层（cladding）直径为125μm，其他较为普通的为50/125及100/140。
广电专用的单模光纤跳线

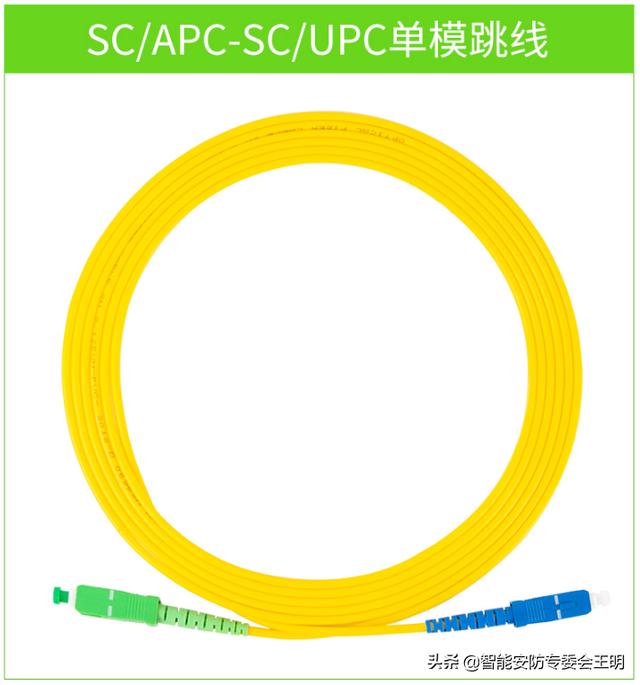

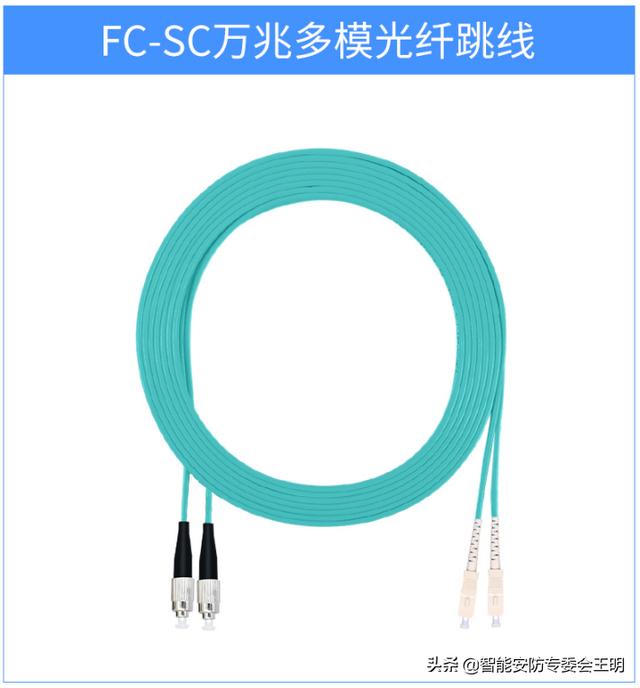

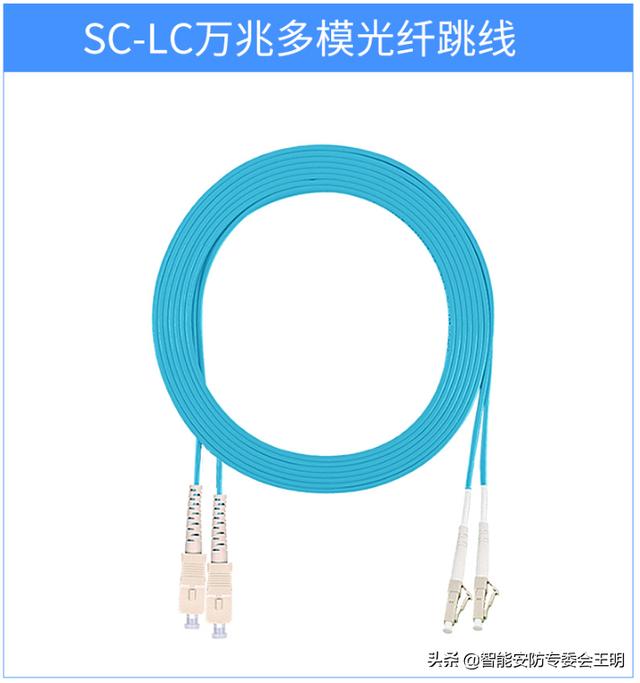

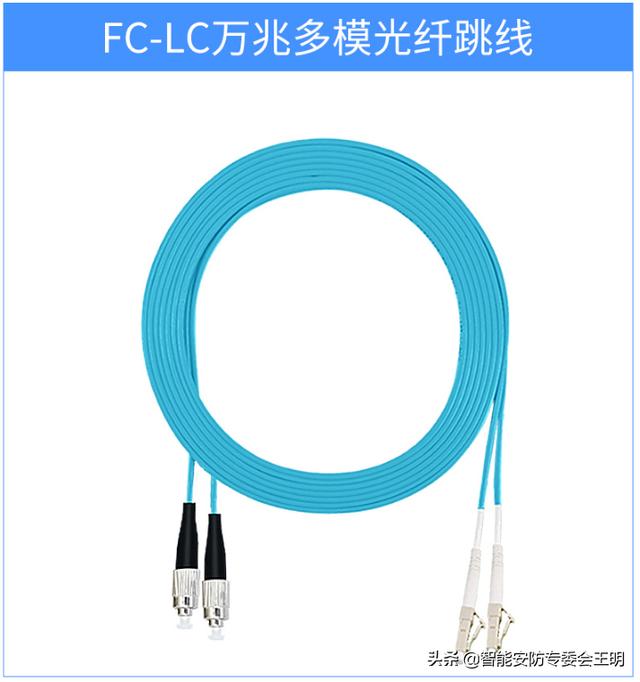

OM3多模光纤跳线
OM3多模光缆是由OM3多模光纤加室内或室外护套制成的光缆，常用于楼宇建筑主干敷设以及近距离两栋建筑之间的主干连接。
OM代表的是多模光纤（Multi-mode fibre，也称MMF），通常有OM1/OM2/OM3/OM4四个等级，主要区别在于850nm传输窗口的模式带宽不同。
OM2，OM3,OM4光纤同属于IEC 60793-20所规定的A1a型光纤，A1a型光纤采用了50/125结构，50μm的纤芯和125μm的覆层，OM2为A1a.1，OM3为A1a.2，OM4为A1a.3，OM3和OM4为激光优化的光纤类型，可以在850nm传输窗口提供更高的传输带宽。
MPO光纤跳线

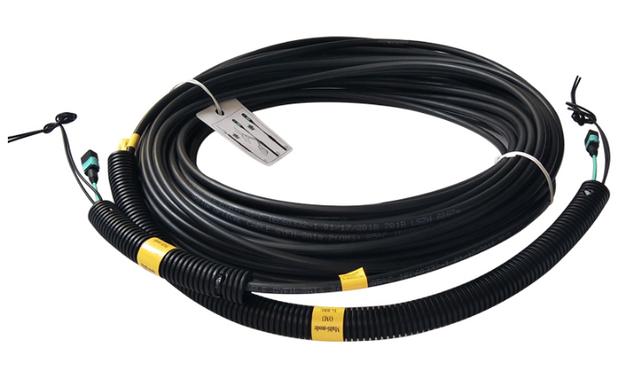

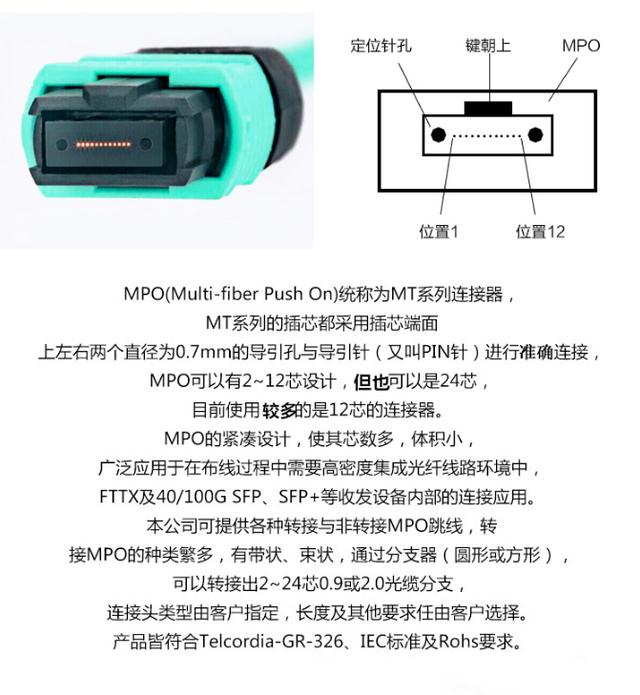

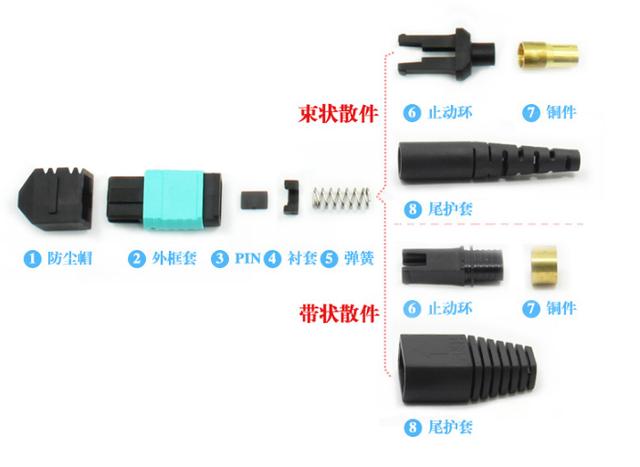

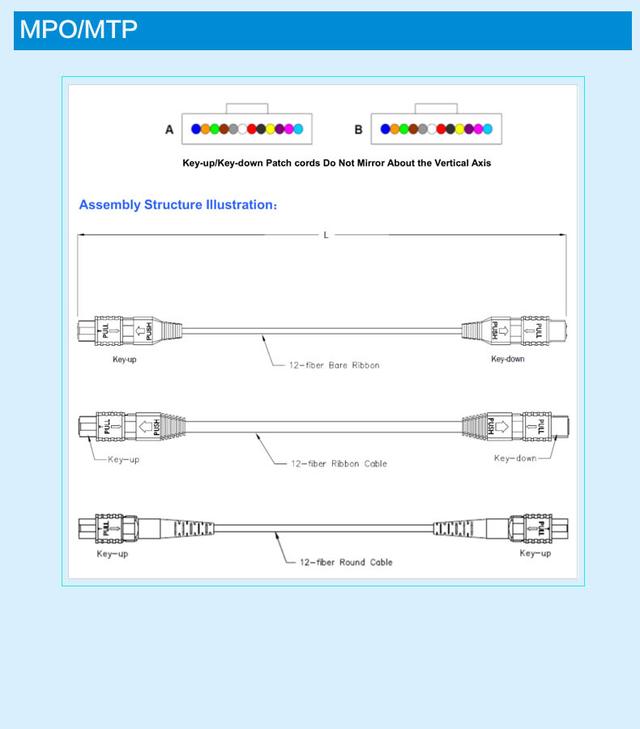

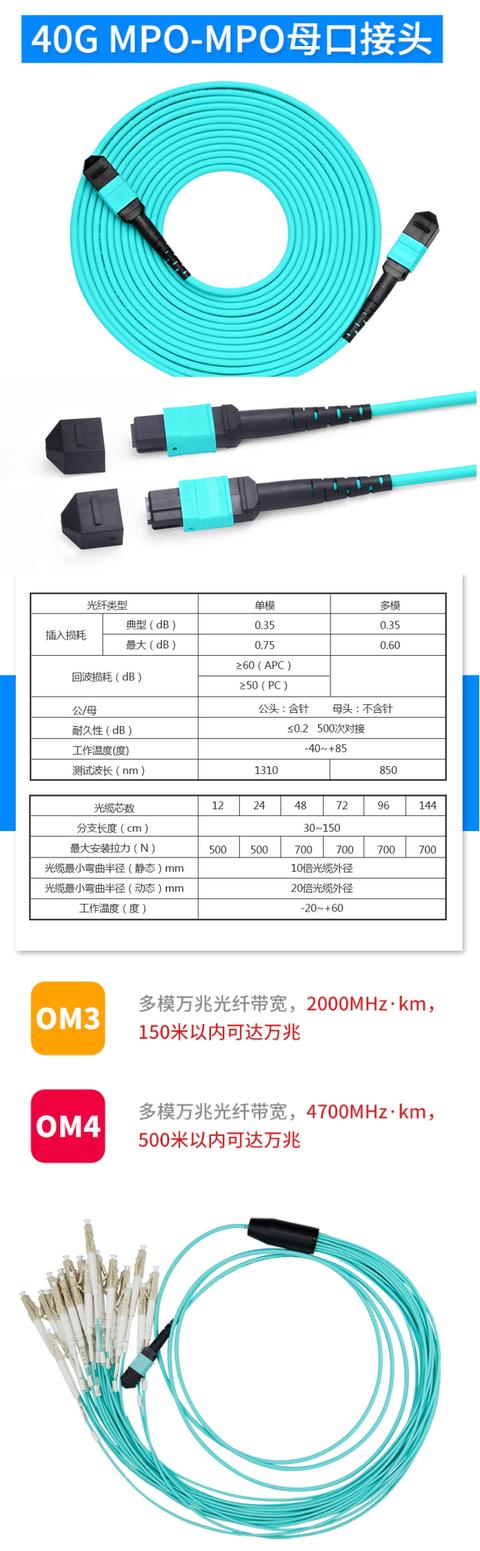

MPO(Multi-fiberPushOn)连接器为MT系列连接器之一，MT系列的插芯都采用插芯端面上左右两个直径为0.7mm的导引孔与导引针（又叫PIN针）进行精准连接。MPO连接器与光纤光缆加工后可生产出各种形式的MPO跳线。MPO跳线可以有2~12芯设计，最多可以是24芯，目前使用最多的是12芯的MPO连接器。MPO连接器的紧凑设计，使MPO跳线芯数多，体积小。MPO跳线被广泛应用于在布线过程中需要高密度集成光纤线路环境中，FTTX及40/100GSFP、SFP 等收发模块或设备内外部的连接应用。
皮线光纤跳线

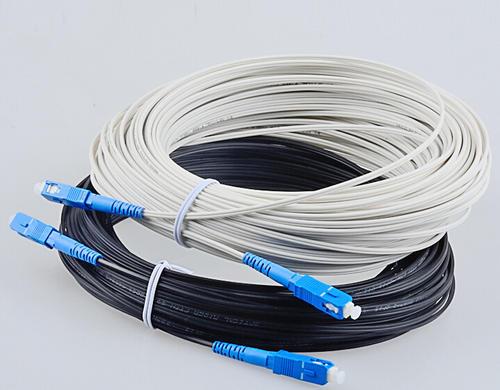

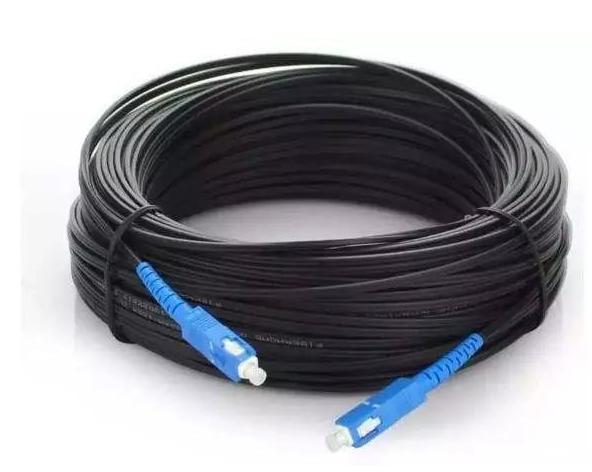

皮线光纤跳线，就是把现成的皮线两头做好光纤连接器，可以有FC、SC等多种接口，目前市场多以SC-SC接口居多，其他FC-SC、FC-FC也有生产。皮线光纤跳线又被称为皮线跳线、皮线跳线、FTTH蝶形尾纤、SC型双头预制成端皮线光缆光跳纤、FTTH预制式皮线光缆跳线等。
皮线光缆规格定制：3米、5米、10米、20米、30米、40米、50米、60米、80米、100米、150米、200米、300米、500米、800米允可定做。
用途：
◆ 电信网、数据传输、测试设备、局域网(LAN)、广播电视网（CATV)
特点：
◆ 连接器接头类型有FC.SC.ST.LC等。端面接触方式有PC.UPC.APC型。采用高质量二氧化锆陶瓷插芯、插入损耗低、互换性好
◆ 皮线跳线（尾纤）可与光纤活动连接器接合或通过熔接方式实现光纤快速连接功能，与光纤快速连接器比较，连接的可靠性、稳定性、使用寿命、安装成功率、技术指标等都有明显提高；而且施工速度快，使用维护简单方便，成本较低
铠装光纤线

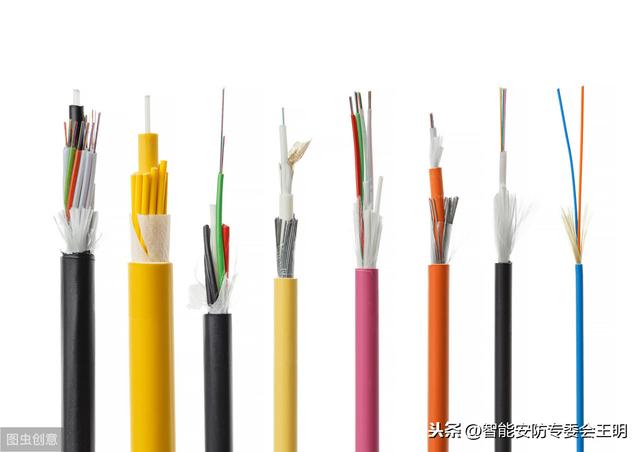

自从光纤问世以来，由于光纤本身材质的原因，在各种环境下使用的光纤，必须加工成具有相应机械性能的光缆，才能保证光纤在铺设、安装、使用、维护的过程中确保自身的安全，以确保网络的畅通。而光纤本身在耐侧压及抗冲击方面，是非常薄弱的环节。现有大量使用的室外光缆、室内光缆，在复杂环境下并没有在这些性能方面给出根本的保证。
介绍中所提到的“柔性金属铠装光纤线”是将裸光纤，以及各种规格的紧套光纤通过特殊的加工工艺，以一定的结构设计，在光纤周围披覆一层扁平型材的螺旋状不锈钢材料，在不影响光纤本身具备的各种优越的光学性能外，大大提高了光纤线本身的抗侧压能力。
经试验表明，柔性金属铠装光纤自身的抗侧压能力，随着铠管的外径的减小而增大，最大值已经达到目前常规光缆试验设备的极值（8000N/10CM）。而由该特种光纤线加工成的各种规格的室内外光缆，可以轻易做到体积小、重量轻、环境特性优越等特点。是楼宇布线、重点机房设备光连接、野外作业、传感探测、光纤入户、光纤到桌面等等复杂环境条件下使用的光传输的首选产品。
FTTA基站拉远光纤跳线
不同于普通室内布线光纤跳线，首先，由于RRU与BBU之间的连接，大部分的线缆是长期处于室外环境中的，这就要求光纤跳线要有能适应常规室外环境的性能，比如防水，防晒，抗老化，抗拉力强等。而且光缆在FTTA基站布线环境中，通常要求光缆有很好的弯曲性能，在保证强度的情况下，还要保证一定的柔韧性，便于施工。
FTTA：光纤到天线。

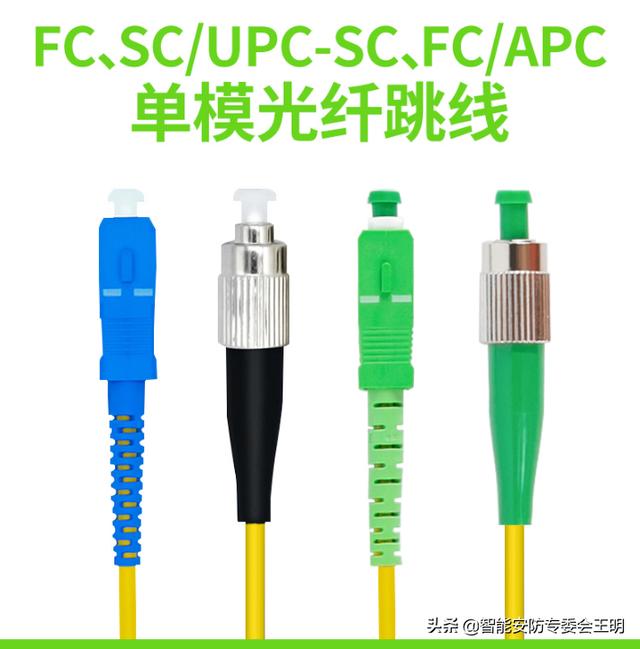

光纤跳线接口类型PC, APC, UPC

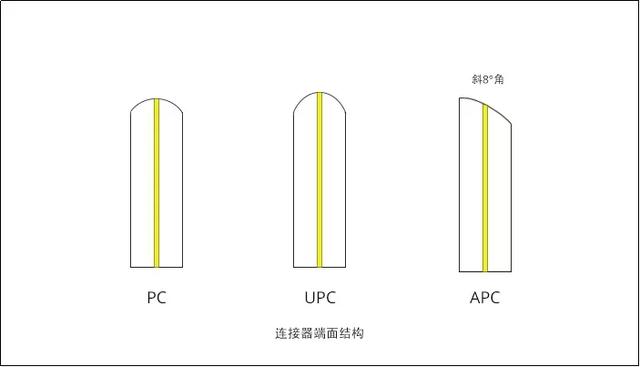

为了让两根光纤的端面能够更好的接触，光纤跳线的插芯端面通常被研磨成不同结构。常见的研磨方式主要有：PC、APC、UPC。PC／APC／UPC代表了陶瓷插芯的前端面结构。
端面研磨角度不同
PC 是Physical Contact，物理接触。PC是微球面研磨抛光，插芯表面研磨成轻微球面，光纤纤芯位于弯曲最高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。
UPC （Ultra Physical Contact），超物理端面。UPC连接器端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。
APC （Angled Physical Contact） 称为斜面物理接触，光纤端面通常研磨成8°斜面。8°角斜面让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处， 提供了更好的连接性能。

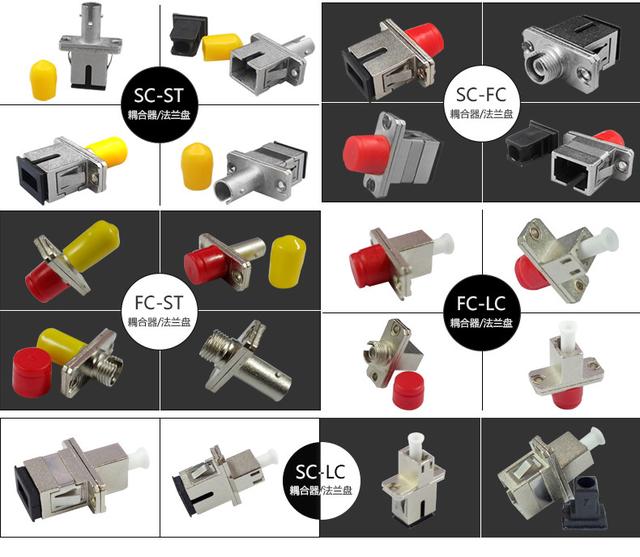

光纤耦合器：

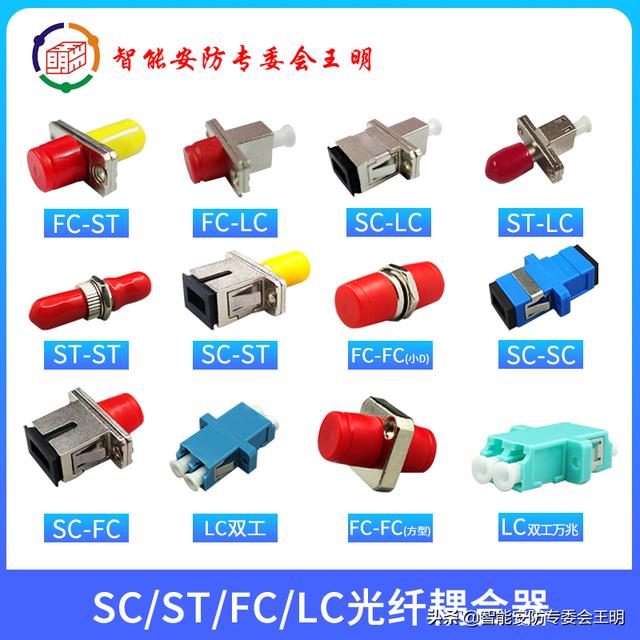

光纤耦合器(Coupler)又称分歧器(Splitter)、连接器、适配器、光纤法兰盘，是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。
[专题]常见的光纤传输器材大汇总-光纤耦合器与光纤跳线、尾纤
光纤耦合器是什么？
光纤跳线与铠装光纤跳线
有一种跳线叫皮线光纤跳线
#光纤跳线#
,
