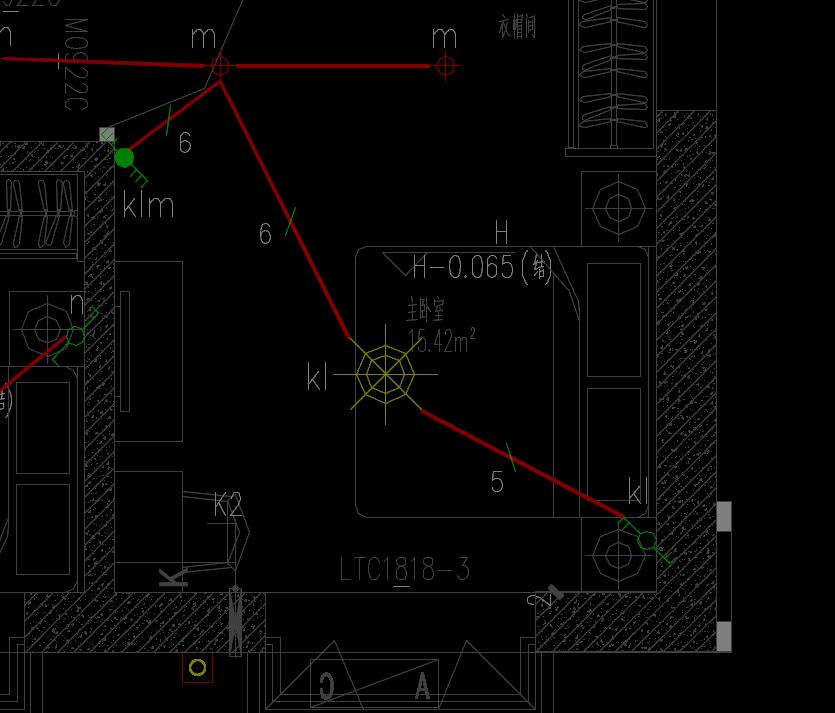

今天群里设计同行问：图中线芯数量是否正确？

看下实物接线图就清楚了。

今天我们来学习一下多开开关的单控和多控的接线，这也是家装电工必备的基础技能。

我们常见的多开开关有双开、三开，四开，五开都很少见了。

一位双控开关接线示意图

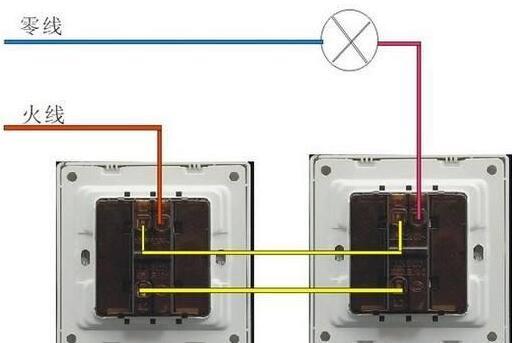

一位双控开关接线图

双开

双开单控有3个或者4个接点，双开双控有6个接点，我们分别看一下实物接线。

双开单控

零线进灯火线进开关，如果是四个接线柱的，需要把两个公共点短接，如果是三个接线柱，火线直接连公共点，剩下的2个点各连一个灯为灯的控制线。

双开双控

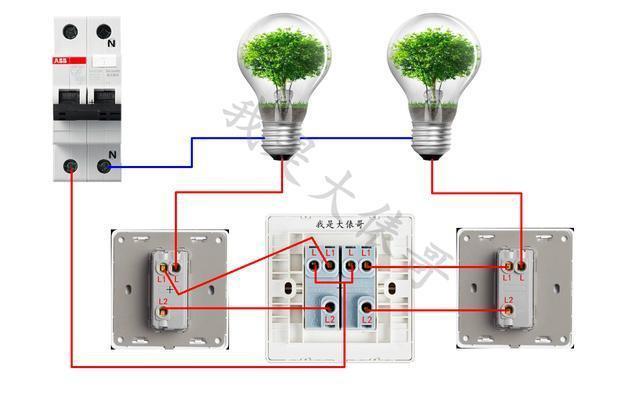

这种是三个开关控制2个灯的接线，左边的单开只可以控制左边的灯，右边的单开只可以控制右边的灯，中间的双开可以控制2个灯。

双开双控

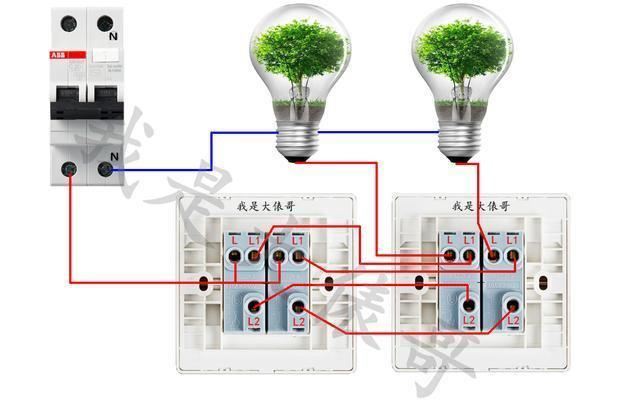

2个开关控制2个灯的接线，其中一个开关的L点短接然后接火线，另一个开关的2个L点各连一个灯为控制线，剩下的接点同名同位置的连一起即可，2个开关都可以完全控制2个灯。

三开单控

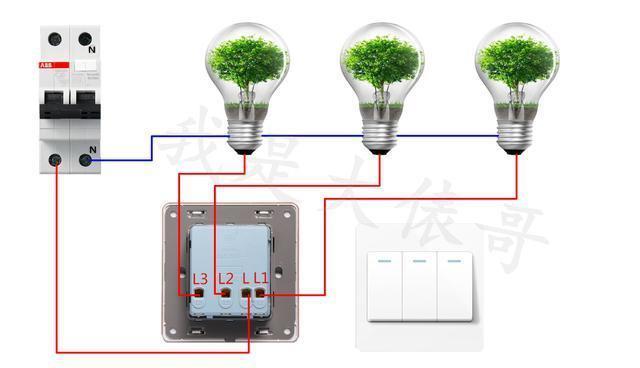

看完双开开关的接线，我们再看三开单控，其实接线的原理是一样的，公共点接火线，剩下的每个点各连一个灯为控制线。

三开双控

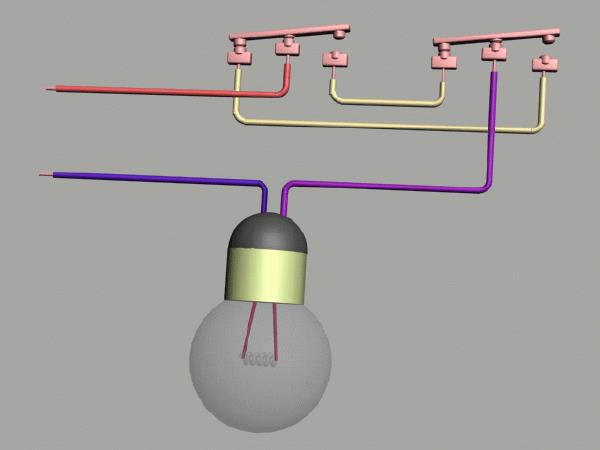

双控的接线也是一样的，我们以第一个灯泡为例，只需再加一个单开双控开关即可，接线如上图所示。有的朋友可能会问，可以单开双开三开混合控制吗？肯定也是可以的。五开我们就不讲了，原理同上。

看了以上实物图，大家可以一起分析下文章开篇的问题。
