光纤接口不完全手册

随着“光进铜退”趋势日益成为主流，光纤代替铜质网线成为通讯行业，甚至家庭网络的主流，但是光纤接口有很多种，经常因接口不匹配造成无法使用。

光纤网络

光纤接口类型

光纤接口通常有SC、ST、LC、FC等几种类型。

光纤接口类型

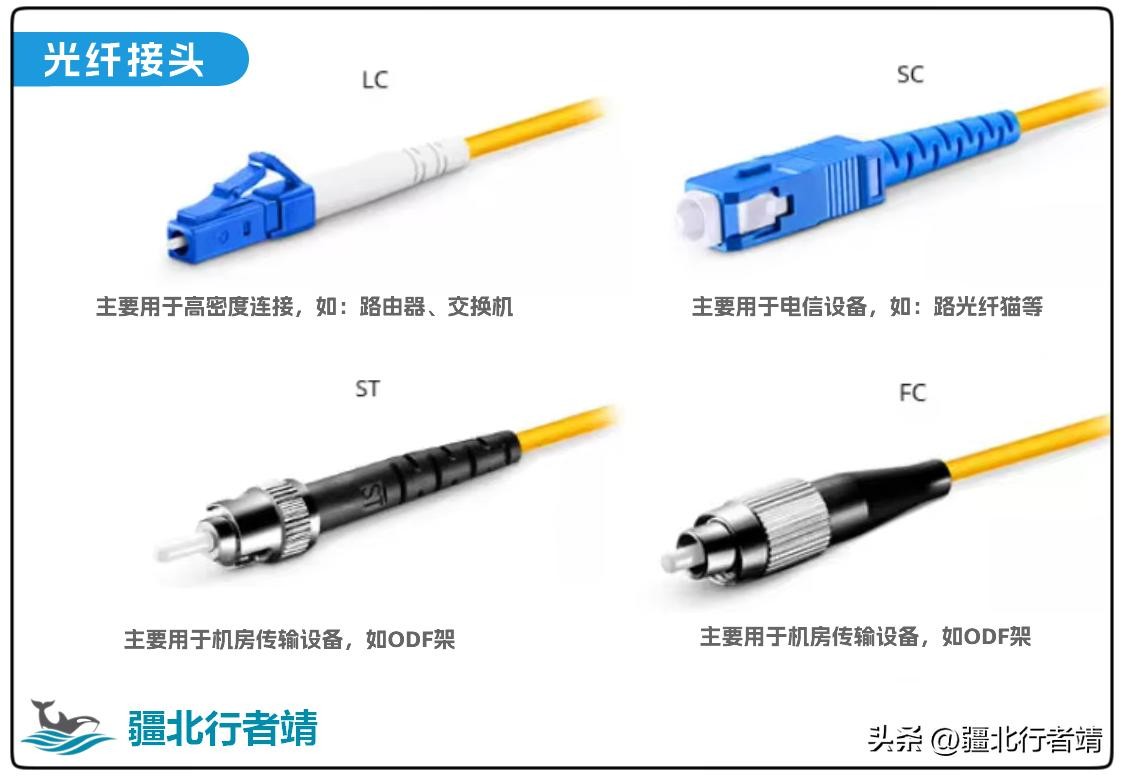

LC型光纤接口

正方形带塑料卡口，紧固方式采用卡扣式，体积小可直插拔，多用于机房设备密集连接使用，如：SFP模块、光纤设备等。

SC型光纤接口

矩形带防呆凸块，紧固方式是采用插拔销闩式，不须旋转。直接插拔使用很方便，缺点是容易掉出来，家用光猫多用这种接口。

ST型光纤接口

圆形带金属套，插入后旋转半周有卡口固定，类似卡口灯头。缺点是容易折断，常用于光纤配线架，外壳呈圆形，紧固方式为卡扣。

FC型光纤接口

圆形带金属套，紧固方式为螺丝紧固。FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。一般用于ODF配线架。

接头研磨方式

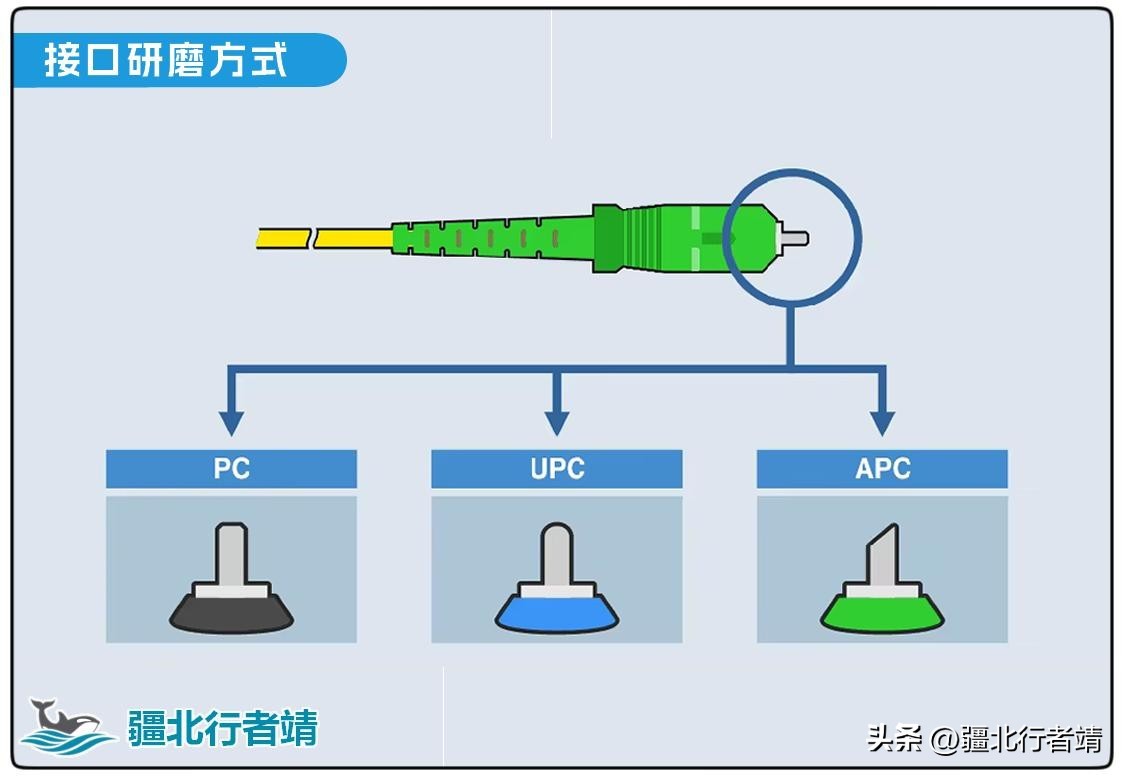

为降低接头接触面的反射和损耗，光纤接口通过不同的研磨 方式，优化端面的形状和平整度来提供更紧密的物理接触，从而实现了更低的反射损耗和更高的连接可靠性，接口研磨方式主要有PC、UPC和APC这三种，分别用于不同的应用场景:

光纤接口四种研磨方式

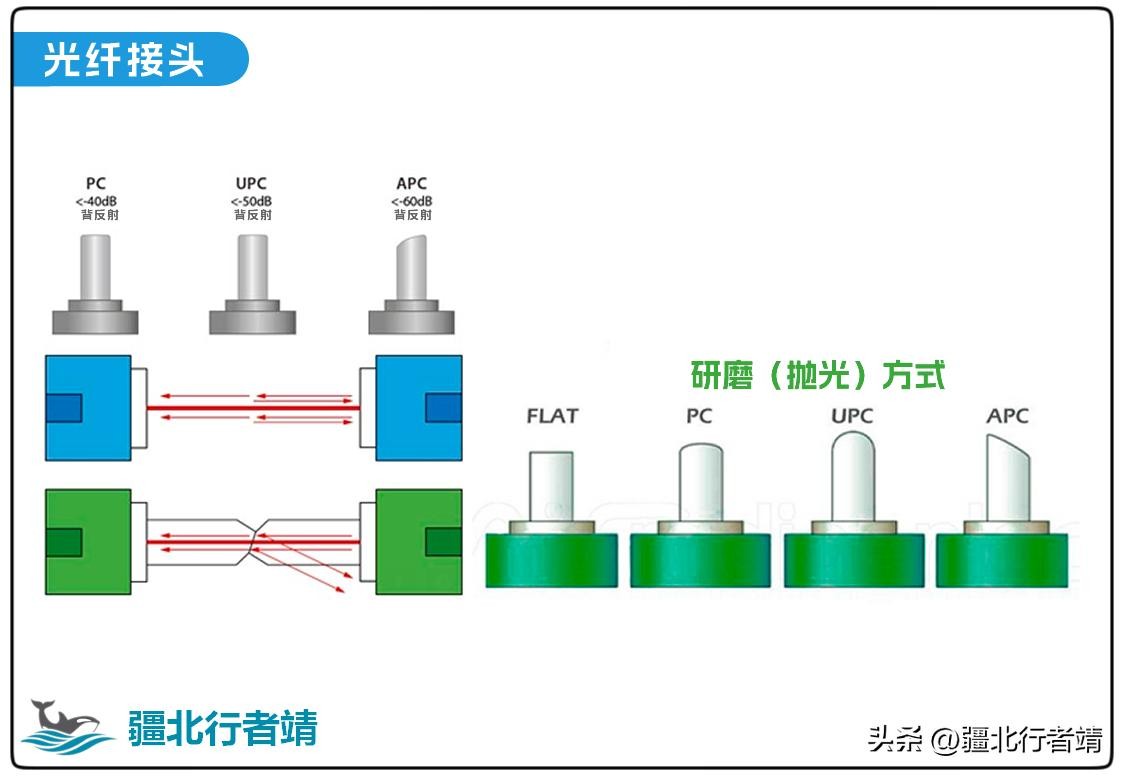

FLAT（Flat Contact）其接触面完全是平的，目前市面上已经见不到了。PC（Physical Contact）其接触面基本是平（轻微弧度）的，是光纤跳线上光纤连接器最常见的研磨方式，被广泛应用于电信运营商设备上。UPC（Ultra Physical Contact）其接触面是弧形（有限弧度）的，是在PC基础上升级的，因此UPC的衰耗比PC要小，通常被用于以太网网络设备上，如ODF光纤配线架、媒体转换器和光纤交换机等，数字、有线电视和电话系统等，APC（Angled Physical Contact）其接触面是一个8°的斜角斜面，不仅提供了紧密的物理接触，还能使反射光偏离主传输路径，进一步降低了反射损耗，一般用于CATV等高波长范围的光学射频应用，也用于光无源应用，如PON网络结构或无源光局域网。广电和早期的CATV中应用较多的是APC型号。

光纤研磨方式

接头标识

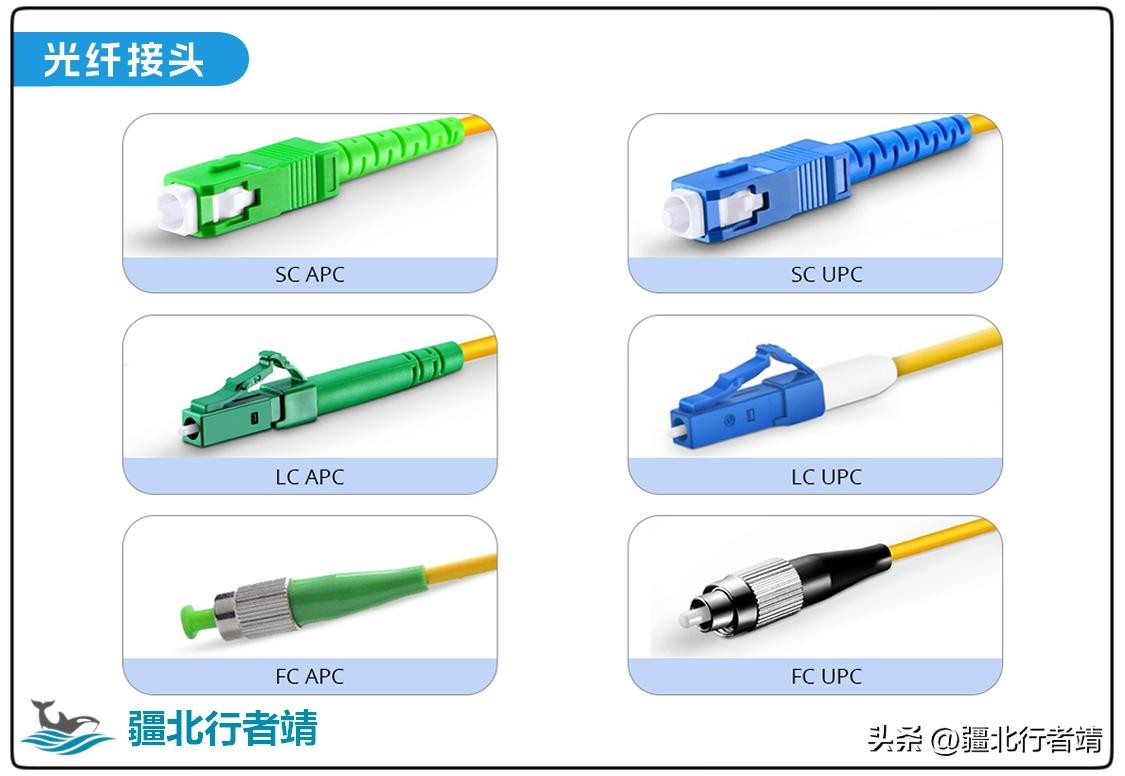

接口标识中常用“接口型号/研磨方式”来标注光纤接口类型，如“LC/PC”，“SC/APC”等，错误选用接口类型将造成无法连接，而错误选择研磨方式可能造成线路光衰损耗过大，造成通讯故障。

光纤接口

光纤法兰

当光纤接口类型不对，或者长度短了，可以使用光纤法兰进行接口转换或者线路延长，但是增加法兰会增加光链路的损耗，也会增加故障点。

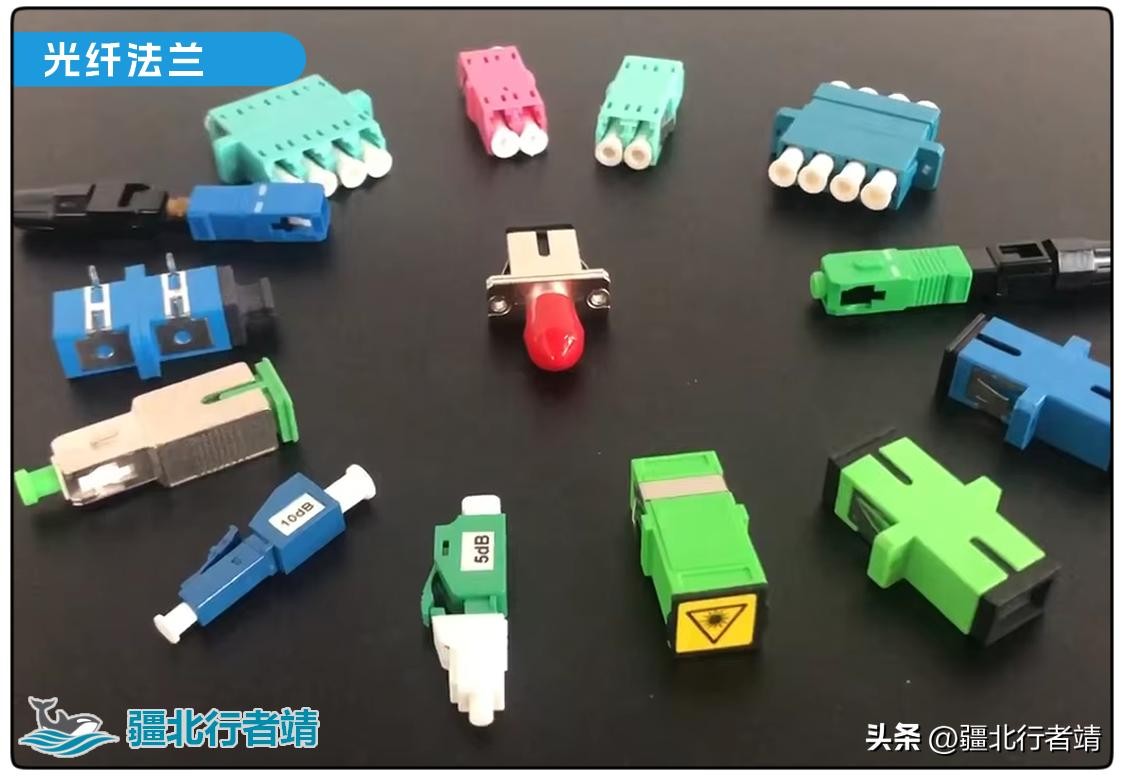

光纤法兰，又叫光纤耦合器或光纤适配器，是一种连接光纤活动连接器，它不仅可以连接相同接口的光纤从而增加光纤的长度，还可以连接不通接口的光纤，实现“兼容”。

光纤法兰

光纤因为其稳定性，适合于长距离传输信号，在短距离连接中不太需要考虑光纤接口的损耗因素，因此SC/PC的接口应用非常广，但是在长距离传输中就要考虑接头的牢固程度，接头的光损耗，因此FC/APC、FC/UPC应用比较多。
