网络模块的打法

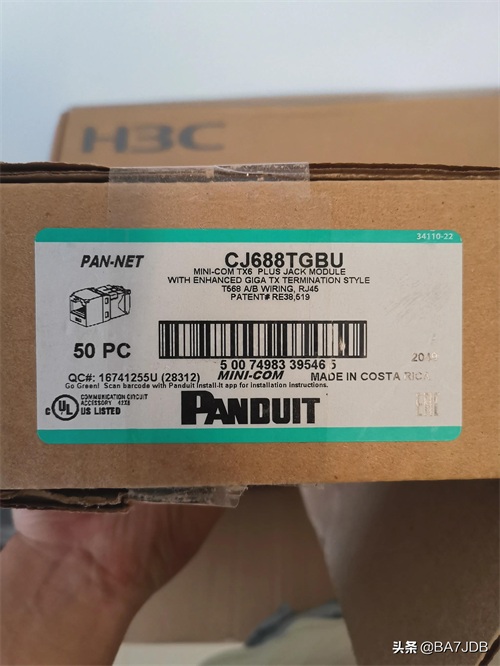

如图所示,例如:PANDUIT网络模块的打法,按照568B网络标准。以下为工程现场图,未完工有点乱,勿介意哟。

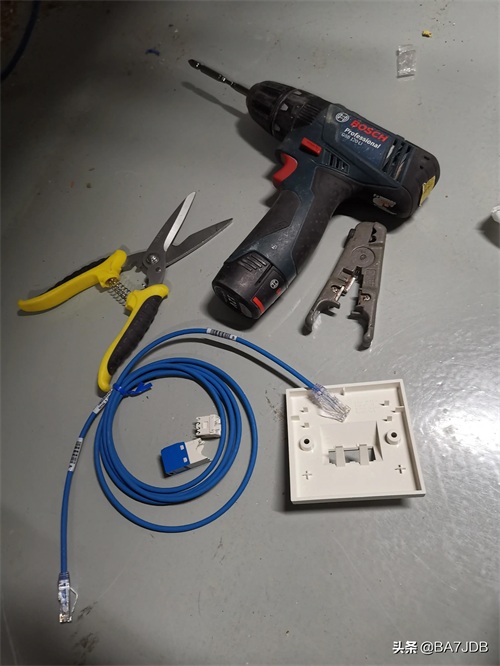

首先,我们安装网络面板与网络模块前所准备的设备,如图所示,手电钻(上螺丝快些),剪刀,剥线刀(此刀十分方便不伤线芯),网络面板,网络模块,网络跳线;还有两个面板螺丝。

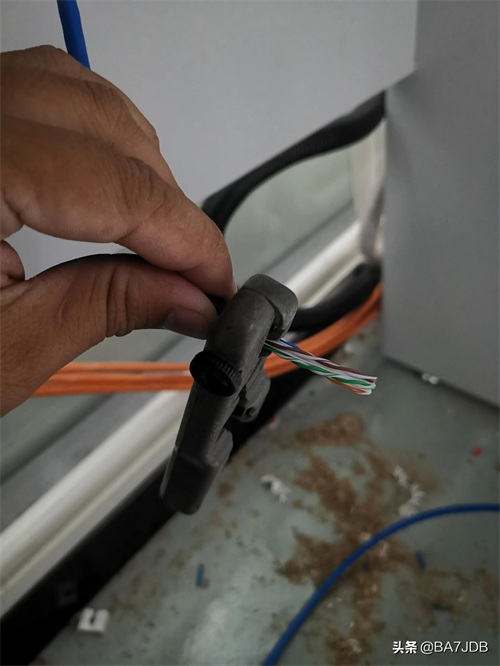

用剥线刀剥线,长度合适就行,把多余的线头剪掉。

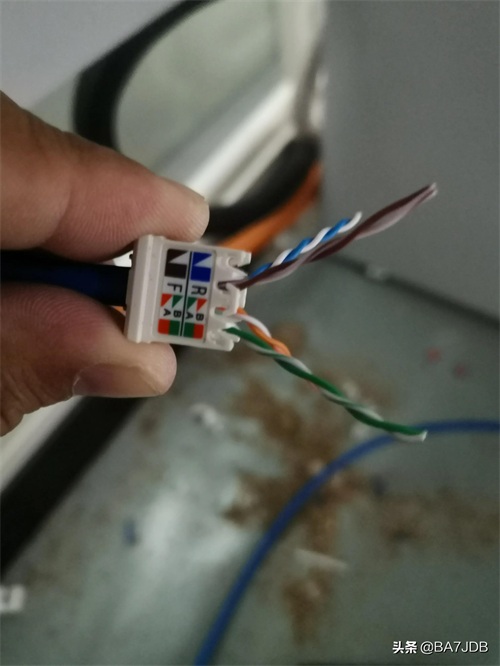

把网线穿到小模块中,根据色序穿好线,标签位置正对着自己,千万别弄反了,依次为上方棕色一组与绿色一组,下方蓝色一组与橙色一组;根据标签色序为:棕白,棕,绿白,绿,蓝白,蓝,橙白,橙。依次卡入卡槽中。

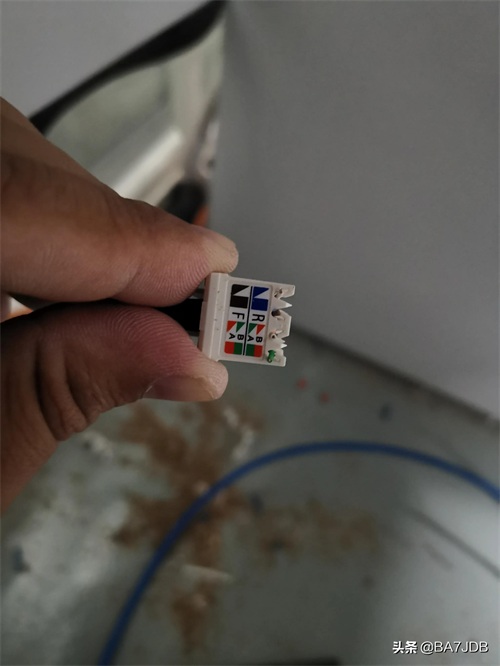

多余的线头,平着小模块边剪平,如图所未即可。

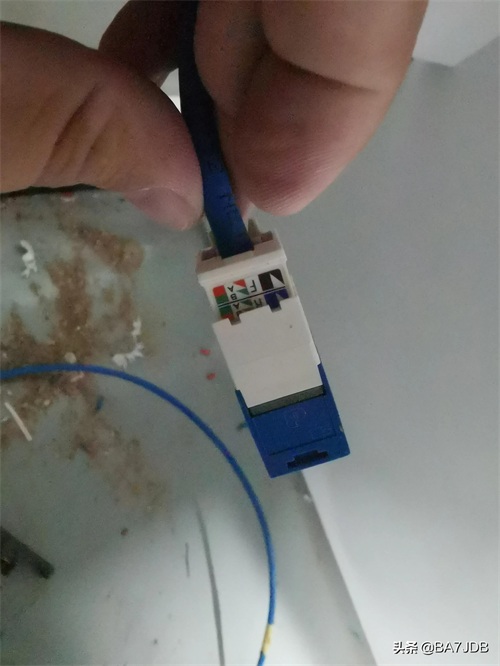

接着把小模块放入大模块内部,标签面向上与大模块平面为一个方向。

小模块背面与大模块背面卡扣在一面。

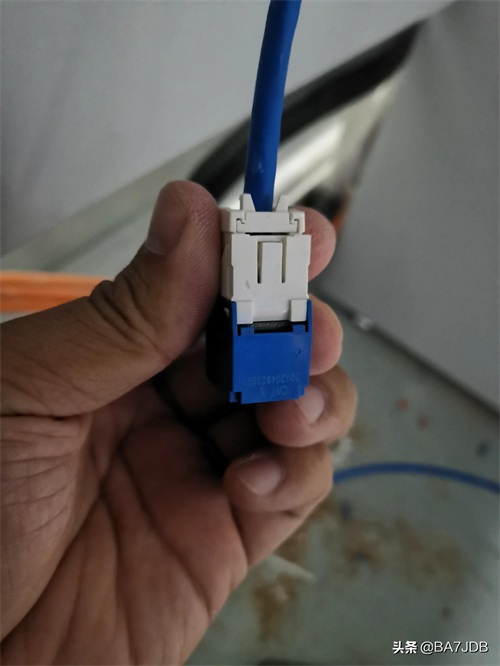

然后用力将小模块推入大模块中,直到大模块背面的卡扣卡紧即可。接着把模块与面板卡好,面板固定好螺丝即可,如图所示,接上网络跳线收工。
