单片机控制交通灯系统设计与应用。本文介绍了基于单片机的交通信号控制系统的硬件组成、软件设计及实现。该系统具有结构简单、功能齐全、操作方便等特点。在实际中，取得了良好的效果。文中还给出了一个典型的交通信号控制系统的仿真结果。最后，对该系统的发展前景进行了展望。本文可供从事交通信号控制设计、研究的工程技术人员参考。本文的主要内容包括：1.介绍了基于arm的嵌入式系统的设计 *** ，并分析了其优缺点。
一：单片机控制交通灯系统设计
遇到以下问题：
1、从第一个错误提示信息处，开始查找错误。
2、头文件的名字要统一；
3、输入法的错误等。
二：单片机控制交通灯系统设计毕业论文
大多是用PLC来控制的，稳定性很强，做实验的话单片机做成本低些。呵呵
三：单片机控制交通灯设计毕业论文
接前文《设计一款“交通灯控制系统”的元器件准备》，今天进行第三个步骤：原理图。
前面已经决定了采用普通的器件来实现功能，当然原理图也就满大街都能找到，没有什么新意。但是，他依然准循着一些原则，有一些不太明显，但不可忽视的地方特别要注意。
首先我们看看都有哪些端口需要单片机来控制？
图一. I/O口分析
从上图分析来看，I/O口资源丰富，完全够用。
P0口（不接上拉电阻）除了不适合控制三极管基极，控制LED（含数码管）比较合适，因为LED点亮需要mA级的电流，端口悬空也没有关系，因此对于没有上拉电阻的P0口非常合适。
那么现在可以开始绘制原理图了。
显示部分：

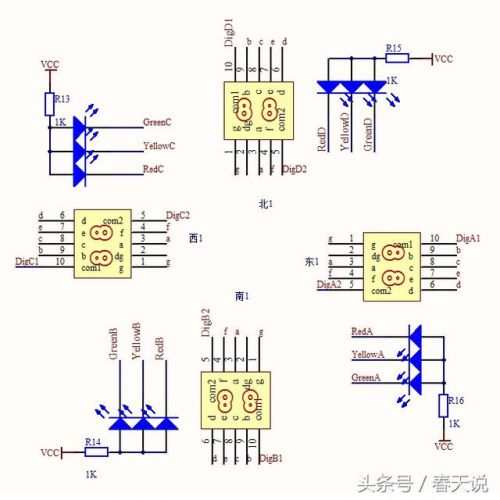

图二.显示部分原理图
主控部分：
图三. 主控部分原理图
电源和驱动部分：
图四. 电源和数码管驱动部分原理图
接下来需要封装管理，然后从原理图导出PCB，再进行元器件的摆放布局：
图五. 元器件布局
摆放好后进行规则设置，这里仅仅简单设置一下电源线的粗细：
图六. 布线规则设置
接下来自动布线：
图七. 自动布线结果
看看效果：
图八. 效果图
到此原理图步骤基本完成。当然自动布线并不完美，需要手工修正，这里就不详述。
今天聊到这里，感谢阅读。
